МАКС-2021: Новые решения по неразрушающему контролю от НИИ гражданской авиации

Государственный научно-исследовательский институт гражданской авиации (ГосНИИ ГА) в рамках XV Международного авиационно-космического салона представил современное оборудование по неразрушающему контролю, в том числе для контроля композитных материалов. О новых разработках корреспонденту MASHNEWS рассказал Юрий Миколайчук, начальник отдела неразрушающего контроля института.

На стенде представлены современные средства неразрушающего контроля (НК) отечественных производителей, а также технологии НК, разработанные институтом, для контроля конструктивных элементов воздушных судов в условиях эксплуатации.

Представленное оборудование неразрушающего контроля (ультразвуковые, вихретоковые, магнитные дефектоскопы и толщиномеры) — портативное, оно применяется для контроля классических металлических конструкций самолётов Ан-24, Ан-26, Ан-74 и других типов воздушных судов.

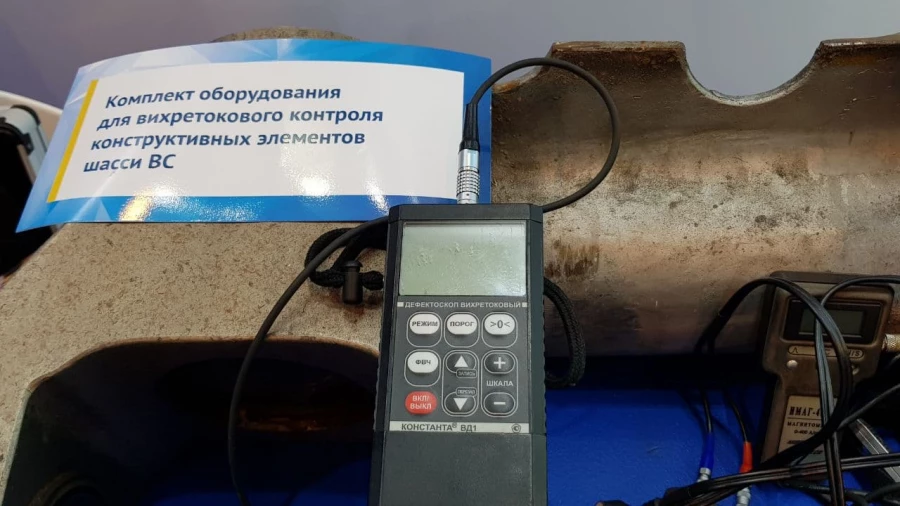

На стенде ФГУП ГосНИИ ГА представлены различные преобразователи для вихретокового дефектоскопа «Константа ВД1» (разработчик — ООО «Константа»).

«Константа ВД1», ФОТО — Игорь Семиков, MASHNEWS

«Константа ВД1» — это малогабаритный прибор, удобный в работе на самолёте, работать с прибором можно вслепую, например, держа в кармане. С его помощью можно выявить поверхностные и подповерхностные дефекты в двухслойных конструкциях. Так, этим прибором проверяется коррозия нижних панелей самолётов«, — отметил Юрий Миколайчук.

С появлением в начале 1990-х годов в конструкциях воздушных судов (самолёт Ту-204, Ту-214 и Ил-96) агрегатов и конструктивных элементов планера, изготовленных из композиционных материалов, возникла необходимость проведения периодического неразрушающего контроля на наличие специфических для этих материалов дефектов, таких как расслоение и отслоение обшивки, а также наличие воды в сотовых конструкциях.

Для решения задачи по обнаружению первого типа дефектов совместно с институтом разработан дефектоскоп ДАМИС-09 (разработчик и изготовитель — ООО «Техновотум»), в котором впервые реализован принцип «безэталонной» настройки, позволивший решить сложные технологические задачи контроля конструкций из композитных материалов и одновременно минимизировать необходимую номенклатуру образцов.

Прибор успешно применяется для контроля в самолёте RRJ-95. Появление в МС-21 монолитных конструкций из композитных материалов толщиной до 28 мм показало необходимость дальнейших разработок по надёжному обнаружению дефектов в подобных конструкциях, в том числе образованных в результате случайных ударных повреждений.

«Такого рода повреждения сложны для обнаружения не только в связи с неизвестным местом их образования, а также со сложностью их предварительного нахождения при визуальном осмотре. В связи с отсутствием отечественного оборудования корпорация »Иркут« предложила контролировать такие конструкции импортным оборудованием OmniScan MX2, MXU 4.1 R14. В последнее время начало появляться аналогичное оборудование отечественных разработчиков и производителей. Наиболее продвинулось в этом направлении ООО »НПЦ «Кропус-ПО», которое разрабатывает ультразвуковой дефектоскоп на фазированных решётках УСД-60-32/128-64х64 канала с роликовым фазированным преобразователем RolScan-64, который также представлен на стенде ГосНИИ ГА«, — отметили представители ГосНИИ ГА.

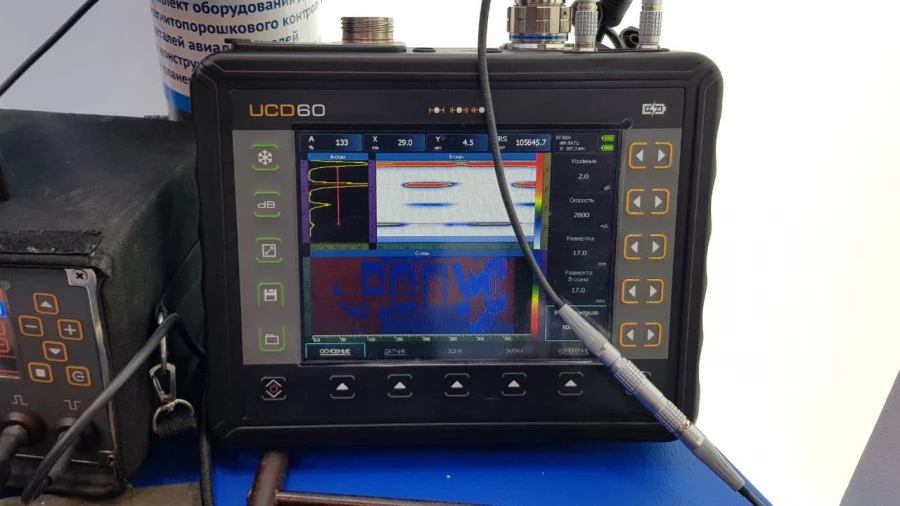

УСД-60 на стенде ГосНИИ ГА на МАКС-2021. ФОТО — Игорь Семиков, MASHNEWS

«Безусловно, для введения отечественного УСД-60-32/128-64х64 в руководство по неразрушающему контролю самолёта МС-21, необходимо завершить его испытание на соответствующих образцах. В настоящее время цена комплекта отечественного оборудования при аналогичных технических характеристиках в два раза ниже импортного», — резюмировал изданию Юрий Миколайчук.

XV Международный авиационно-космический салон МАКС-2021 проходит в Жуковском с 20 по 25 июля. Журналисты MASHNEWS освещают события салона, новости мероприятия публикуются в тематическом разделе «Салон МАКС».

С места событий — Игорь Семиков, Мария Кормашова.
