«ЧЗЭО» произвел трансформаторную подстанцию мощностью 1000 кВА для НПЗ в Западной Сибири

Фото: ЧЗЭО.

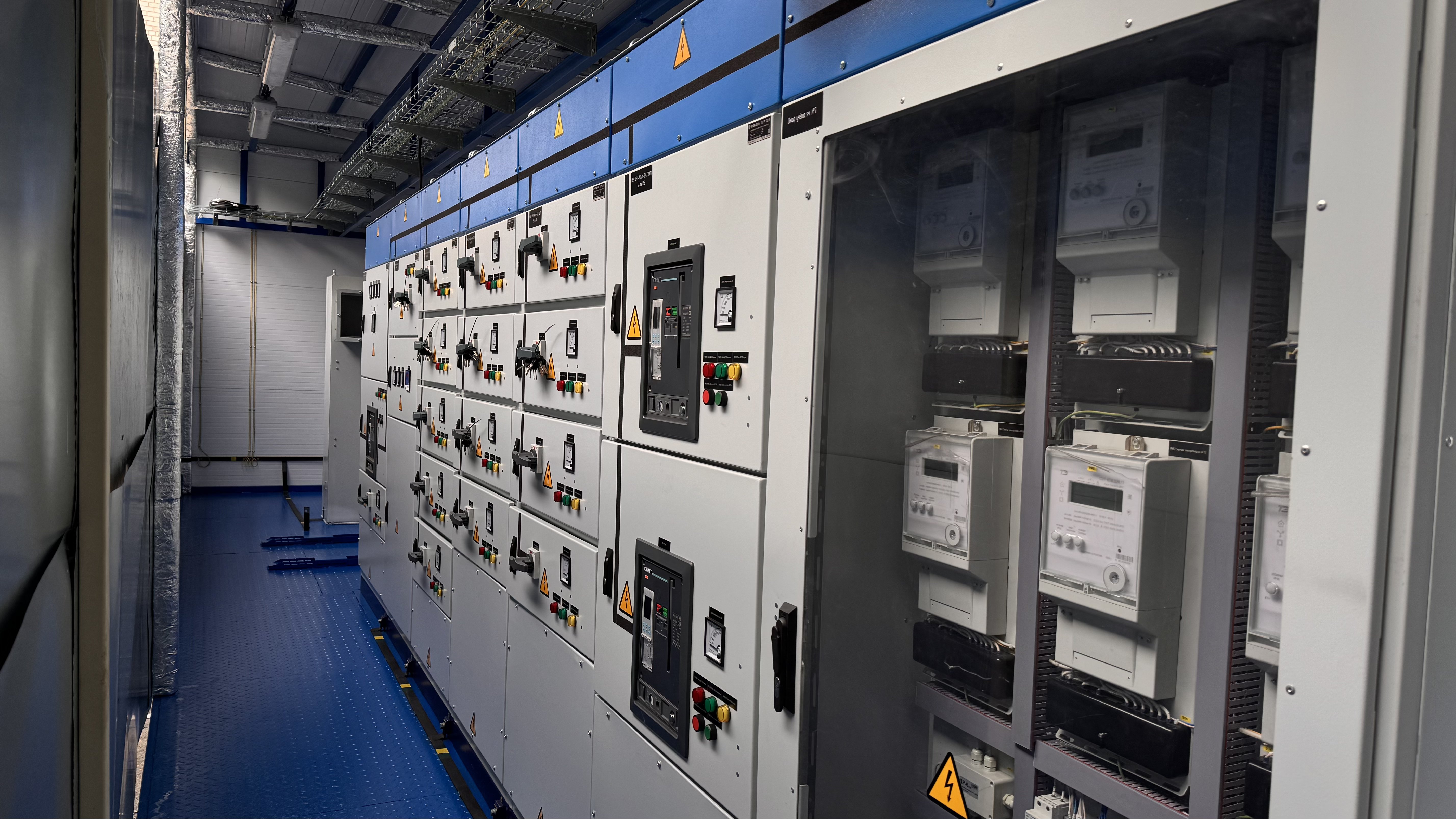

Подстанция оснащена кабельным полуэтажом, что позволяет установить ее на высоту 2,5 метра над уровнем земли, сообщили на предприятии. В состав оборудования входят два сухих трансформатора c литой изоляцией (ТЛСЗФ-1000/6/0,4), 14 шкафов низкого напряжения ШН Allion с 3b-секционированием, устройство компенсации реактивной мощности (УКРМ), шкаф собственных нужд (ШСН), шкаф ПЭСПЗ.

Система автоматики обеспечивает автоматическое переключение вводов через АВР (автоматический ввод резерва) с возможностью ручного управления, а также передачу данных по интерфейсу RS-485 с поддержкой протокола Modbus. Уровень изоляции по ГОСТ 1516.1, степень защиты IP31, степень огнестойкости по СНиП – II.

Фото: ЧЗЭО.

По словам инженера проекта Констанина Мокина, кроме проектирования и производства самой подстанции, перед специалистами ЧЗЭО стояла задача пристыковать КТП к рядом стоящему бетонному бункеру и обшить его в одно изделие вместе с подстанцией. Мы предложили своё решение, которое удовлетворило заказчика и по технической, и по расходной части, добавил Мокин.

Особое внимание уделено безопасности функционирования подстанции в условиях работы на производственном объекте I и II класса опасности. Система вентиляции включает подачу чистого воздуха через выносной воздухозабор высотой 15 метров, что исключает попадание взрывоопасных газов в помещения подстанции, усиленную конструкцию воздухозаборной трубы с демпферами для гашения ветровых нагрузок и вибраций, а также взрывозащищенные кондиционеры с резервированием – при отказе одного из них автоматически включается резервный.
